Las válvulas de compuerta son dispositivos fundamentales en un conjunto amplio de aplicaciones industriales, desde el suministro de agua hasta el control de otros fluidos en procesos químicos. Tienen un mecanismo de seccionamiento de uso abierto o cerrado, concebidas para permitir o frenar la totalidad del flujo, suelen ser las más numerosas en diferentes sistemas y aunque tienen un mecanismo sencillo hay que ser especialmente cuidadosos al momento de seleccionar la válvula con las características ideales.
Saint Gobain PAM tiene una gran gama de válvulas de compuerta gracias al continuo desarrollo e investigación por más de 165 años. La actualización más reciente en esta línea de productos fue el lanzamiento de la Euro 20 New (2016), una válvula durable y segura con excelentes prestaciones para diámetros más pequeños y con menor torque de operación.
Este tipo de válvulas son implementadas frecuentemente en acueductos y redes de abastecimiento, sistemas de control de incendios, riegos, acometidas y presas. Tiene múltiples funcionalidades en purgas, mantenimiento de ventosas, uso en tanques y depósitos, y es un dispositivo fundamental para sectorizar y aislar tramos de tuberías para su correcto mantenimiento.
¿CUÁL ES LA DIFERENCIA CON LA VÁLVULA EURO 20 STANDARD?
La válvula Euro 20 New mantiene la esencia de toda la gama Euro 20 y presenta algunas modificaciones innovadoras: Hay un rediseño de la junta de cuerpo-tapa que introduce nuevamente el montaje con tornillos por la mejora en las cualidades anticorrosión de los materiales, lo que simplifica el proceso de reparación y mantenimiento.
La Euro 20 New logra estanquidad con menor torque de apriete del que pide la norma, ya que se han reforzado los ejes para que en pequeños diámetros exista mayor resistencia mecánica.
UN SISTEMA DE CIERRE ÓPTIMO
El diseño de la compuerta, creado por el Centro de Investigación y Desarrollo en Pont-a-Mousson, es eficaz e innovador. Proporciona cero tasas de fuga y una facilidad de maniobra con pares más bajos que los descritos en la norma EN 1074-2.
- La válvula Euro 20 New tiene una compuerta elástica, el obturador es de fundición dúctil con revestimiento total en elastómero EPDM vulcanizado y conforme a la norma EN 681-1. Este asiento elástico proporciona un sello hermético y con mayor resistencia al desgaste.
- La última mejora realizada por Saint Gobain PAM para esta gama de válvulas consistió en redondear todos los bordes de la compuerta que tienen contacto con el asiento para optimizar el perfil hidráulico y la capacidad de estanquidad.
- La compuerta tiene patines adheridos por medio de un proceso de vulcanización. Los patines, que están forrados en poliamida, son el punto de apoyo entre el obturador y el asiento y tienen la función de evitar que la compuerta salga de su posición frente a grandes presiones.
- La tuerca de maniobra se aloja en el obturador, lo que elimina fuerza de fricción cuando la compuerta se desplaza. No recaen esfuerzos de flexión sobre la tuerca, y el vástago de la válvula obtiene mayor resistencia a la fatiga.
OTRAS VENTAJAS
- El eje de maniobra no es metalizado sino forjado en frio. Se fabrica sin ranuras y en una sola pieza, consiguiendo que se homogenicen las tensiones internas del material para lograr una mejor resistencia a cargas axiales y a pares de maniobra elevados.

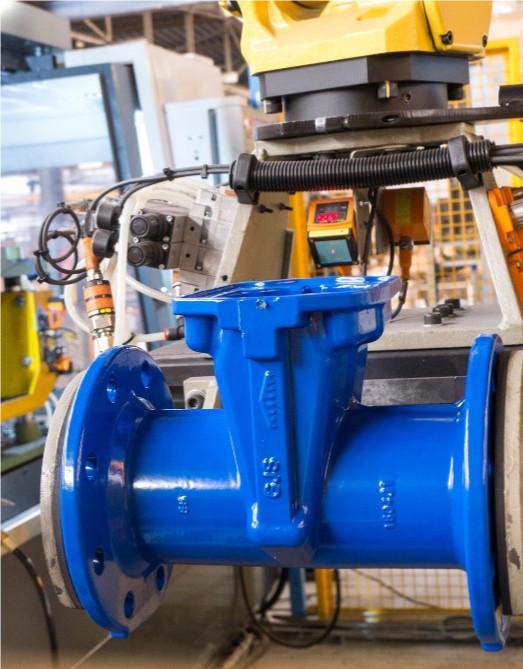

- El cuerpo de la válvula tiene revestimiento interior y exterior en fundido de polvo epoxi de 250 micras, conforme a la norma EN 14901, pero puede ser reforzado con mayor espesor para aguas agresivas. Sucede lo mismo con los demás elementos críticos del producto, vienen con una solución de base en acero inoxidable, pero se puede aumentar el nivel de seguridad del material según las especificaciones del proyecto.
Además del refuerzo de materiales para garantizar la durabilidad del producto, PAM cumple con toda la normatividad que establece los requisitos de alimentariedad y salubridad. Los productos de tipo elastómero usados en la válvula Euro 20 New, son conforme a la norma EN 681-1, asegurando que estos no transmiten sustancias nocivas para la salud humana en instalaciones de agua potable, y que son resistentes a los fluidos en sistemas de alcantarillado.
- Existe una facilidad para llevar a cabo operaciones de mantenimiento, recambio y ajustes sin necesidad de desmontar la válvula. Incluso, los empaques de vástago, que suelen ser los elementos de recambio más frecuente, se pueden arreglar sin la interrupción del servicio.

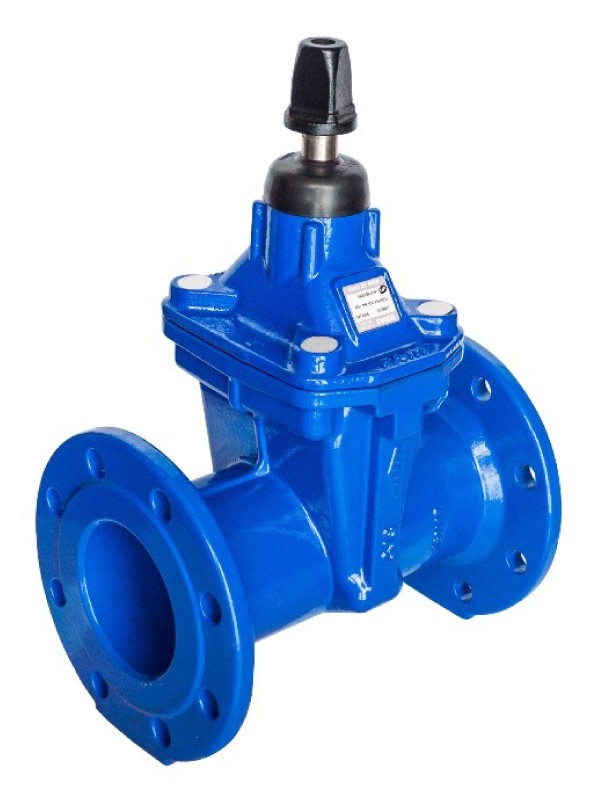

- La Euro 20 New tiene bridas, lo que permite que se pueda unir a cualquier tipo de tubería con la ayuda de adaptadores.
GAMA
La gama está a disposición desde DN 40 a 300 mm, con PN 10-16 con distancia entre caras según ISO 5752 serie 14 (tipo 23) y serie 15 (tipo 21). Es una disponibilidad bastante completa en cuanto a dimensiones y se diferencia por la distancia entre caras de tipo corta para la serie 14 y larga para la serie 15. Esta característica se encuentra regulada bajo la norma EN 558-2 que especifica la distancia entre las caras para poder asegurar la compatibilidad y el montaje adecuado en sistemas industriales.
Asimismo, la válvula tiene opciones disponibles para ser operada con volante o actuador, recuerda consultar con el equipo técnico de Saint Gobain PAM sobre cuál es la mejor opción según las especificaciones de tu proyecto. ¡Encuentra las mejores prestaciones técnicas en un solo lugar!
La válvula Euro 20 new integra un sistema seguro y suave de maniobra, principalmente gracias a las excelentes prestaciones e innovación del obturador. Esta evolución tecnológica a lo largo de los años ha podido satisfacer las necesidades de la industria en materia de ergonomía, durabilidad, resistencia y salubridad. El proceso de vulcanizado, la eficiente fabricación del eje, el sistema de guiado con patines de poliamida y la experiencia como fabricantes en fundición dúctil, hacen que la válvula Euro 20 New sea reconocida en más de 110 países.
