Las canalizaciones de Fundición Dúctil son concebidas y diseñadas como soluciones completas, pudiendo ejecutarse con este material cualquier elemento de la red. Las uniones o juntas de dichas canalizaciones deben, por tanto, ser extremadamente versátiles y variadas permitiendo la unión de todos los elementos existente en la red y asumiendo las demandas internas y externas que en cada uno de ellos pueden darse. Todas las juntas PAM son conformes a lo requerido en la norma EN 545.
Las uniones en fundición dúctil pueden ser divididas en dos grandes familias, atendiendo a la capacidad de hacer frente a tracciones externas o no.
Uniones No Acerrojadas
Esta tipología de uniones no permite hacer frente a tracciones ya que de haberlas se produciría el desenchufado de la tubería.
Dentro de las uniones No Acerrojadas podemos distinguir a su vez dos categorías de uniones.

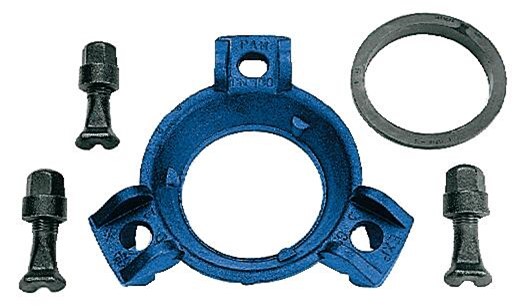

Uniones Mecánicas: Se trata de uniones en las que la junta elastomérica requiere de una compresión externa para garantizar la estanqueidad de la unión. Su principal ventaja es la ausencia de sobrepresiones durante el enchufado, siendo sustituido por el apriete de los bulones que componen el conjunto. Saint-Gobain PAM dispone de estas uniones dentro de su gama EXPRESS.
Sus características principales son:
- El montaje sin esfuerzo de enchufado
- La posibilidad de orientar las piezas
- El juego axial y la desviación angular

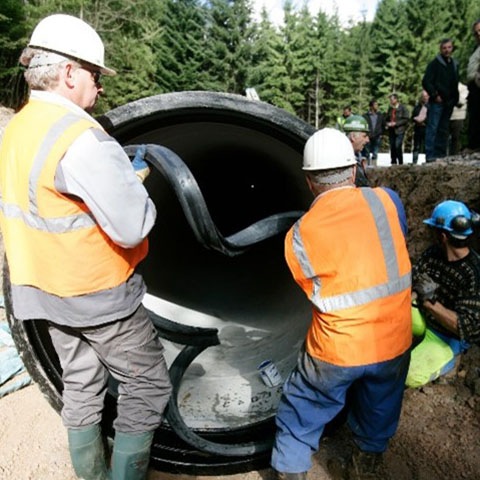

Uniones Automáticas Flexibles: La estanqueidad de la junta STANDARD de Saint-Gobain PAM resulta de la compresión radial del anillo de junta simplemente mediante la introducción del extremo liso en el enchufe. No depende ni del par de apriete de bulones ni de un procedimiento de soldadura.
La junta STANDARD es perfectamente conveniente para las condiciones de instalación en zanjas y aérea, independientemente de las condiciones climáticas.
Uniones Acerrojadas
Son aquellas que son diseñadas para soportar tracciones evitando que se produzca desenchufado de tubos o accesorios si se dan estos esfuerzos.
Las Uniones Acerrojadas se definen por dos factores:
- La forma en la que se garantiza la estanqueidad, Mecánica o Automática
- La forma en la que se garantiza el sistema acerrojado
Ve si existen elementos externos y se requiere de cordón de soldadura en el extremo liso del tubo.
Vi si no existen elementos externos ni se requiere de cordón de soldadura
Atendiendo a estas características podemos definir las siguientes tipologías de unión acerrojada:
Express Vi. Al igual que ocurría con la unión Express no acerrojada, esta unión alcanza la estanqueidad mediante la compresión de la junta por medio de una contra-brida y bulones. Unos insertos metálicos existentes en la junta de estanqueidad adhieren a esta al extremo liso del tubo garantizando así el acerrojado. Su uso está limitado a instalación de accesorios de hasta DN300 y las presiones y desviaciones quedan muy limitadas.
Standard Vi. Se trata de la unión acerrojada más versátil. Su funcionamiento e instalación es similar al de la unión Standard, pero la existencia de insertos metálicos en su interior hace la labor de acerrojado. Se trata de una unión disponible en tubería y accesorio hasta DN700.
Standard Ve. Esta unión requiere de cordón de soldadura en el extremo liso de la tubería, además de anillo metálico, contra-brida y bulones que garantizan la fijación de la campana al tubo enchufado. Pese a que penaliza las cadencias de montaje se trata de una unión con elevadas prestaciones de presiones.

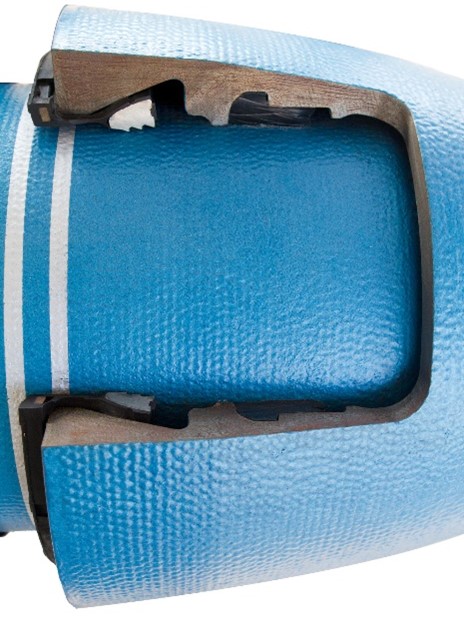

Universal Standard Vi. Las uniones universales presentan una campana con doble cámara que evita la necesidad de uso de contra-bridas o bulones, sin menoscabo de sus elevadas prestaciones de presión y desviación angular. La unión Universal Standard Vi, garantiza su acerrojado mediante un anillo elastomérico con insertos metálicos y la estanqueidad con una unión Standard. Está concebida hasta DN600.
Universal Standard Ve. Se trata de la unión acerrojada de mayores prestaciones de presión y tracción. Un anillo de junta STANDARD garantiza la función de estanquidad. La transmisión de esfuerzos axiales se realiza por medio de un dispositivo distinto al de la estanquidad y formado por:
- Un cordón de soldadura fundido en fábrica y colocado sobre el extremo liso del tubo,
- Un anillo de acerrojado monobloque con perfil exterior esférico que se apoya sobre el cordón de soldadura.
El conocimiento de las uniones, sus características, prestaciones y condicionantes de instalación, son básicos para el correcto diseño y explotación de las redes. Para más información consúltenos.
