El agua ha sido uno de los fluidos de mayor interés del ser humano a lo largo de la historia y ha favorecido el desarrollo de las comunidades, ha permitido que prosperen y ha garantizado la calidad de vida interviniendo en gran parte de la vida diaria de cada persona, en Saint-Gobain hemos generado soluciones para llevar el agua a cada persona por medio de redes compuestas por largas extensiones de tuberías, accesorios, válvulas y variedad de estructuras que permiten el suministro del agua a cada persona. Como punto de partida para entender las redes que nos abastecen diariamente, conozcamos un poco más respondiendo las siguientes preguntas:

¿Qué son los fluidos?

Los fluidos son toda materia compuesta por moléculas entre las cuales se genera una atracción débil haciendo que cualquier esfuerzo aplicado genere una deformación, impidiendo que se adapten a una forma estable. El agua en los sistemas a presión, como fluido de interés, corresponde con un fluido incompresible que se adapta a la forma del elemento que lo contiene.

¿Qué es un flujo a presión?

El flujo corresponde al movimiento del agua entre dos puntos debido a la diferencia de presión entre estos, lo que a su vez se considera como gradiente hidráulico, y al encontrarse a presión se indica que el fluido se encuentra a una presión distinta a la atmosférica.

Para entender un flujo a presión se deben considerar algunas variables como lo son el caudal, la presión, la densidad, la viscosidad y el número de Reynolds, estas variables intervienen al momento de evaluar un sistema a presión.

- El caudal, se define como la cantidad de fluido que pasa por una sección transversal en un periodo de tiempo [m3/s], [l/h],[ft3/min]; Q=VA

- La presión, corresponde con la fuerza que ejerce el agua o fluido sobre las paredes del conducto o recipiente que la contiene expresándose como fuerza por unidad de área.

- Densidad, es la masa por unidad de volumen del fluido [kg/m3];

- Viscosidad, en palabras sencillas corresponde con la resistencia que ofrece el fluido a moverse;

Número de Reynolds, es un valor adimensional que permite clasificar el flujo entre laminar, turbulento o en transición, lo que influye en las pérdidas de carga generadas en un sistema; R_e=(p*V*D)/ߎ

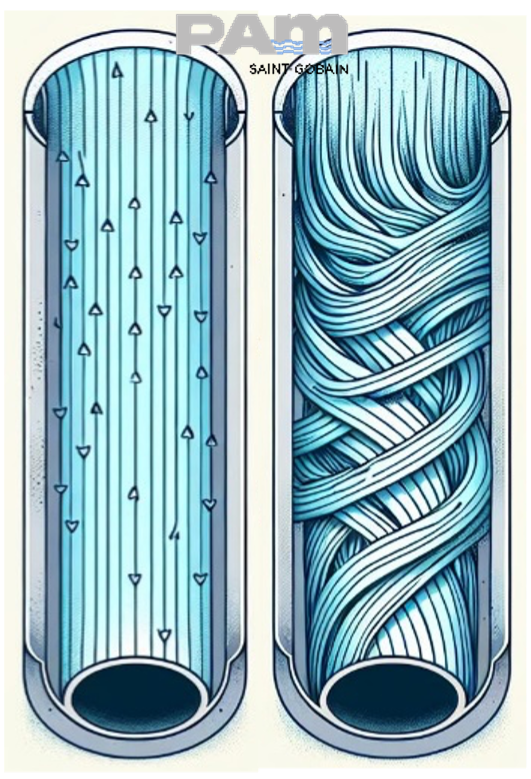

Ilustración 1. Flujo Laminar / Flujo Turbulento

Ahora que conocemos algunas de las características base que definen un fluido podemos pasar a la pregunta que nos define el tema principal de este artículo:

¿Qué es una red hidráulica a presión?

Las redes hidráulicas son un conjunto de elementos que incluyen tuberías, accesorios, válvulas y otras estructuras civiles conectadas entre sí que se disponen a lo largo de un espacio con el objetivo de transportar y distribuir agua bruta o tratada bajo ciertas condiciones de caudal entre dos o más puntos, limitando los parámetros de velocidad y presión máximos en la red, los cuales en muchas condiciones pueden llegar a ser críticos teniendo en cuenta la cambiante topografía de los territorios, los requerimientos y las problemáticas de agua de cada comunidad, por lo que es común encontrar condiciones de alta presión en las redes.

Como una solución a las condiciones críticas de presión que se pueden presentar en las redes, existen las Tuberías PAM, que por las propiedades mecánicas del Hierro Dúctil con que se fabrican permiten soportar altas presiones de hasta 100 bares, siempre con un alto factor de seguridad de 3 que garantiza la seguridad de la red y su adecuado funcionamiento incluso ante transitorios hidráulicos sin presentar falla alguna.

Aplicaciones de las redes hidráulicas

Existen variedad de aplicaciones para las redes hidráulicas, sin embargo, gran parte de las veces no nos es posible observarlas porque se encuentran enterradas, por lo que aquí traemos las principales aplicaciones para las que Saint-Gobain PAM ofrece gamas de tubería:

Sistemas de Acueducto

Para las redes de acueducto, se consideran los sistemas que permiten el transporte de agua entre embalses, ríos y fuentes de aducción hacia las plantas de tratamiento y hacia las poblaciones, y por su gran importancia Saint-Gobain PAM ofrece su gama NATURAL, una línea de tuberías apta para el transporte de agua bruta y tratada que permite su uso en líneas de aducción, conducción y distribución gracias a su revestimiento en mortero de cemento y a sus juntas en EPDM que cuentan con certificados de alimentariedad y garantiza su inocuidad al contacto con el agua.

Sistemas de Riego

Este tipo de sistemas se adaptan a las necesidades de riego de acuerdo con el cultivo o predio, lo que define su disposición para cubrir el área deseada y para controlar el flujo necesario para el adecuado riego de las plantas y cultivos. Teniendo en cuenta que el riego de cultivos es uno de los principales usos que le damos al agua, Saint-Gobain PAM también ofrece su gama IRRIGAL para los sistemas de riego, garantizando fiabilidad y durabilidad en el transporte y distribución de agua tanto en zonas urbanas como rurales.

Sistemas de Saneamiento

Las redes de saneamiento son vitales para mantener la salud pública y proteger el medio ambiente, es por esto por lo que Saint-Gobain PAM también ofrece su gama INTEGRAL, diseñada para soportar las condiciones más agresivas de las aguas residuales gracias a su revestimiento en mortero de cemento aluminoso o las protecciones adicionales que ofrece en polietileno o poliuretano, lo que garantiza la durabilidad de la red con muy poco mantenimiento.

Tipos de Redes

Redes Abiertas

Las redes abiertas se componen de una tubería principal que suele ser de un mayor diámetro, desde la cual se derivan ramales que terminan en puntos de salida de caudal sin posibilidad de generar mallas o bucles.

Redes Cerradas

Las redes cerradas están compuestas de mallas o circuitos donde el flujo puede recircular entre los nodos que la componen.

Desde Saint-Gobain PAM por medio de cada una de nuestras gamas contamos con las tuberías, accesorios y válvulas requeridas para satisfacer las necesidades tanto de las redes abiertas como de las redes cerradas, brindando una solución completa y añadiendo beneficios adicionales como las juntas flexibles que garantizan la estanquidad, permiten desviaciones angulares y brindan facilidad en la instalación.
